Ciência e natura, Vol. 41(2019), e33

DOI: http://dx.doi.org/10.5902/2179460X34335

Received: 17/08/2018 Accepted: 23/05/2019






Section Geosciences





Reuso de águas cinzas: estudo de caso da eficiência de dois tipos de filtros intermitentes de areia no tratamento de água cinza sintética



Graywater reuse: case study of the efficiency of two types of intermittent sand filters in the treatment of synthetic gray water



Taís Carolina de Oliveira AlcântaraI,

Emerson Renato Maciel da SilvaII,

Caio César Barbosa de SiqueiraIII,

Laryssa Barbosa FernandesIV,

Philip T McCreanorV,

Ivan Carlos da Costa BarbosaVI



I Universidade Federal Rural da Amazônia, AM, Brasil - taisalcantara2@hotmail.com

II Mestrando em Ciências Ambientais pelo Programa de Pós-Graduação em Ciências Ambientais do Instituo de Geociências. Universidade Federal do Pará, PA, Brasil - emersonrvs255@gmail.com

III Bacharel em Engenharia Ambiental. Instituto Federal Fluminense ,RJ, Brasil - caio_cesar.barbosa@hotmail.com

IV Bacharel em Engenharia Ambiental. Universidade Federal do Ceará, CE, Brasil - laryssa.bf@gmail.com

V Docente da Mercer University, Macon-GA, Geórgia, Estados Unidos da Améria - mccreanor_pt@mercer.edu

VI Doutorando em Ciências Ambientais, Programa de Pós-Graduação em Ciências Ambientais, Universidade Federal do Pará, PA, Brasil -

ivan.barbosa1212@gmail.com





Resumo

A água é um recurso renovável e limitado, no entanto sua potabilidade constitui-se um fator imprescindível, visto que devido ao aumento da população de forma desordenada atrelado ao uso indiscriminado de tal recurso promoveu uma ameaça à qualidade da mesma. Afim de buscar soluções simples, sustentáveis e com baixo custo, diversos países, como Estados Unidos, Japão e alguns países europeus tem estudado formas viáveis para tratar os diferentes tipos de efluentes, principalmente o doméstico, ganhando visibilidade a reutilização de águas cinzas. Este trabalho foi realizado nos Estados Unidos, em Macon – GA, e teve como objetivo criar dois grupos de filtros intermitentes de areia e analisar sua eficiência no tratamento de água cinza sintética, avaliando os parâmetros químicos de DBO e DQO, e partir dos resultados verificar a viabilidade para reuso urbano não potável e incentivando, através dos resultados, um tipo de estudo promissor para realização no Brasil. O estudo apresentou resultados satisfatórios quanto aos aspectos químicos analisados, atuando na redução da DBO e DQO com eficiência acima de 90% para o grupo 1 e acima de 80% para o grupo 2, além de ter apresentado filtros de efluente com valores médios de DBO aceitáveis, segundo a legislação prevista pela USEPA.

Palavras-chave: Sustentabilidade; Filtração intermitente; Tratamento de Água cinza; Parâmetros químicos



Abstract

Water is a renewable and limited resource, however its potability is an essential factor, since the increase of population in a disorderly way linked to the indiscriminate use of such a resource has posed a threat to the quality of it. In order to find simple, sustainable and low-cost solutions, several countries, such as the United States, Japan and some European countries, have been studying viable ways to treat different types of effluents, especially the domestic ones, gaining visibility for gray water reuse. This work was realized in the United States, Macon - GA, and aimed to create two groups of intermittent sand filters in order to analyze their efficiency in the treatment of synthetic gray water, evaluating the chemical parameters of BOD and COD, and from the results verify the feasibility for non-potable urban reuse and encouraging, through the results, a promising type of study to be carried out in Brazil. The study presented satisfactory results regarding the analyzed chemical aspects, acting in the reduction of BOD and COD with efficiency above 90% for group 1 and above 80% for group 2, besides having effluent filters with mean values ​​of BOD accordance with the legislation envisaged by the USEPA.



Keywords: Sustainability. Intermittent filtration.  Treatment grey water. Chemical parameters.





1 Introdução

A água é um recurso renovável e limitado, no entanto sua potabilidade constitui-se um fator imprescindível nos dias de hoje, visto que devido ao aumento da população de forma desordenada atrelado ao uso indiscriminado de tal recurso promoveu uma ameaça à qualidade da mesma. Desta forma, o reuso de águas residuais atrelado ao tratamento adequado é considerada uma ótima alternativa para a problemática vivida atualmente, contribuindo para a sustentabilidade do planeta, na redução de insumos e na conscientização da população referente a da reutilização de água.

O crescimento populacional não só influencia a demanda de água pelo consumo individual como também afeta, de forma indireta, a expansão das atividades industriais e agrícolas (CHIN, RODDICK e HARRIS, 2009). É importante ressaltar que o setor agrícola exerce o maior consumo de água doce do planeta, correspondendo a 70%; seguido do consumo doméstico apresentando 23% e aumentando cerca de 4% ao ano desde 1990 e finalizando com o setor industrial que atende a 7% (TERPSTRA, 1999).

Uma grande parcela da população brasileira sofre com a escassez hídrica em regiões urbanas, interferindo no crescimento econômico das mesmas, provocando o adiamento do seu progresso. Tal realidade é vivenciada por diversas cidades brasileiras, onde o abastecimento de água encontra-se ameaçado em quantidade, com relação as ocorrências do período de escassez de água, e em qualidade, em decorrência de modificações ocorridas na qualidade da água através da poluição (GONÇALVES, 2006).

O reuso de água auxilia na redução da demanda sobre os mananciais de água, devido a substituição da água potável por uma água apresentando qualidade inferior (RESOLUÇÃO N. 54 DE 28 DE NOVEMBRO DE 2005). Essa prática vem sendo utilizada em diversos países e se baseia no conceito da substituição de mananciais. Sendo assim, é possível poupar grandes volumes de água potável através do reuso quando se utiliza água de qualidade inferior, efluentes pós tratados, afim de atender as necessidades de água seguindo o padrão de potabilidade (CARVALHO et al., 2014).

A reciclagem de águas residuais e águas cinzas surgem como partes integrantes da gestão da demanda hídrica, promovendo a preservação da alta qualidade de água doce, bem como reduzindo poluentes no meio ambiente e os custos gerais de fornecimento. Este processo já é realidade em países como Estados Unidos, Japão e alguns países da Europa, sendo que estes apresentam legislação específica para o desenvolvimento da atividade além de obrigações de implantação de sistemas de tratamento e recirculação da água utilizada (MORELLI, 2005).

De acordo com a NBR 15.527, algumas das estratégias existentes para reuso são: aproveitamento de água pluvial, o reuso de águas cinzas e a instalação de componentes economizadores de água. (ABNT, 2007).

Atualmente existem diversas tecnologias empregadas ao tratamento de águas cinzas, tais como tanques sépticos, filtros de carvão ativado e filtros intermitentes de areia. De acordo com Allen, Christian-Smith e Palaniappan (2010), o filtro aeróbico com a utilização de areia é considerado uma das tecnologias mais comuns para o tratamento de água cinza, visto que tal metodologia fornece alta qualidade de efluentes com valores de DBO e sólidos suspensos totais (TSS) inferiores a 20 mg L-1. No Reino Unido a filtração em filtro de areia seguida por desinfecção é a técnica mais utilizada para tratamento de águas cinza residenciais (JEFFERSON et al., 1999). No Brasil, de acordo com a NBR 13.969, recomenda-se o filtro de areia quando se deseja um sistema de pós-tratamento simplificado (ABNT, 1997).

Desta forma, diante de toda essa conjuntura apresentada, o presente trabalho tem por objetivo o avaliar a eficiência de dois grupos de filtros intermitentes de areia empregados para o tratamento de água cinza sintética realizados no departamento de Engenharia, da Mercer University, Campus Macon – Geórgia (EUA), e desta forma apresentar o filtro que obteve resultados consideráveis para o tratamento do efluente analisando os níveis de Demanda Bioquímica de Oxigênio (DBO) e Demanda Química de Oxigênio (DQO).





2 Material e Métodos

2.1. Informações preliminares

As análises e testes realizados no presente estudo foram realizados no laboratório de Engenharia Ambiental, localizado no departamento de Engenharia da Mercer University, campus Macon, GA, Estados Unidos. O experimento contou com o auxílio e supervisão do Professor Dr. Philip T. McCreanor, (Departamento de Engenharia Ambiental da Mercer University).

A pesquisa teve como finalidade avaliar a eficiência de remoção de DBO e DQO de dois grupos de filtros intermitentes de areia, sendo o grupo 1 (um) formado por filtros de diferentes diâmetros (3”, 4” e 6” - ”lê-se polegadas) e mesma taxa de carregamento hidráulico (40,8 lpd m-² - lê-se litros por dia por metros quadrados). Enquanto que, o grupo 2 (dois) era composto por filtros de mesmos diâmetros (4”) e taxas de carregamento hidráulico diferentes (24,5, 36,7 e 48,9 lpd m-²). No geral o projeto ocorreu durante um período de aproximadamente 40 semanas, sendo que os filtros de mesmos diâmetros iniciaram primeiro, visto que já haviam análises sendo realizadas anteriormente a este trabalho.

O trabalho procurou utilizar os filtros de forma análoga ao funcionamento de uma residência, sendo incluídos na pesquisa: um momento de pausa em que o sistema não apresentaria uso denominado como teste de férias, e uma ocasião em que os filtros seriam carregados com volumes acima do seu valor usual, denominado teste de eficiência. Para cada uma dessas etapas utilizou-se um período de 9 dias.



2.2. Preparo da água cinza sintética

A produção da água cinza sintética, também denominada afluente neste estudo, foi utilizada com o intuito de avaliar a eficiência de remoção da DBO e DQO através da utilização de filtros intermitentes de areia. Para a produção da água foram empregues três tipos de componentes: solução concentrada, água da torneira e efluente secundário, sendo feita de acordo com Regulamentação NSF 350 para sistemas de tratamento de efluente (BRUURSEMA, 2011). A Tabela 1, a seguir, apresenta os itens utilizados para fabricação da solução estoque.



Tabela 1 - Componentes da solução concentrada

Componentes

NSF/ANSI

Quantidade/100L

Sabonete corporal

30g

Creme dental

3g

Desodorante

2g

Shampoo

19g

Condicionador

21g

Ácido lático

3g

Limpador de banheiro

10g

Sabonete líquido

para mãos

23g

Detergente líquido

para lavanderia

40 mL

Amaciante líquido

21 mL

Sulfato de sódio

4g

Bicarbonato de sódio

2g

Fosfato dissódico

4g



A fabricação da água cinza sintética ocorreu de forma diária, seguindo os componentes presentes na Tabela 2, perfazendo um total de 2,5 litros de água cinza sintética (afluente) ao dia, sendo a mesma mantida refrigerada durante o período de avaliação. Com relação ao efluente secundário, este foi obtido da Lower Poplar Wastewater Treatment Plant localizada em Macon, Geórgia.



Tabela 2 - Volumes de diluição

Volumes de diluição

Solução concentrada

133 mL

Água da torneira

2317 mL

Efluente secundário

50 mL



2.3. Confecção dos filtros

Com o intuito de proporcionar um método de tratamento apresentando baixo custo, para a construção dos filtros intermitentes de areia foram utilizados materiais acessíveis como tubos de PVC, areia e cascalho. Os filtros apresentavam três tipos de diâmetros, 3, 4 e 6 polegadas. A parte interna dos filtros era composta por 7,62 cm de cascalho, 76,2 cm de areia (número 20) e 5,08 cm de cascalho. Vale ressaltar que os dois grupos de filtros foram construídos utilizando o mesmo design como pode ser observado pelo desenho seccional e os filtros utilizados no estudo, como demonstrado na Figura 1 abaixo.

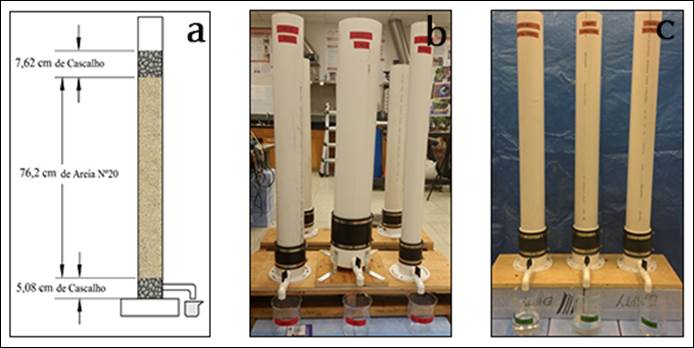

Figura 1 - Desenho seccional dos filtros(a), filtros do grupo 1(b) e filtros do grupo 2(c), respectivamente





2.4. Funcionamento dos filtros

Para o grupo 1, com diâmetros diferentes, eram utilizados os seguintes volumes de água cinza sintética/afluente para carrega-los: 195, 335 e 760 mL para os filtros de 3, 4 e 6 polegadas de diâmetro, respectivamente. O grupo 2, com diâmetro de 4 polegadas, recebiam 205, 307 e 409 mL de água cinza sintética para os filtros de 24,5, 36,7 e 48,9 lpd m-², respectivamente. A Tabela 3 apresenta cada tipo de filtro mencionado acima.



Tabela 3 - Grupos de filtros intermitentes



Grupos

Diâmetros (polegadas)

Taxas (lpd m-2)

Afluente (mL)

1

3”

4”

6”

40,8 lpd m-²

40,8 lpd m-²

40,8 lpd m-²

195

335

760

2

4”

4”

4”

24,5 lpd m-²

36,7 lpd m-²

48,9 lpd m-²

205

307

409



O desempenho dos filtros foi avaliado com base no monitoramento dos afluentes e efluentes da DQO e DBO. O teste de DQO, utilizado para medir a quantidade de produtos químicos presentes na água que podem ser oxidados, foi realizado a cada três dias, afim de analisar o momento em que os filtros atingissem a estabilidade. Já o teste da DBO foi utilizado para verificar a quantidade de matéria orgânica disponível para a oxidação bacteriana. Em outras palavras, é uma medida da quantidade de alimento disponível para as bactérias consumirem. O resultado da DQO será maior que o resultado da DBO, na maioria das vezes, e é utilizado como guia para a diluição da DBO.



2.5. Determinação da DQO

A análise de DQO foi realizada com o equipamento Hach modelo DR 2800, e efetuada a cada três dias. Através dos resultados de tais analises, foi calculada a taxa de diluição necessária para a execução da DBO5. Para o procedimento de DQO, foram utilizados 2 frascos de branco (contendo água deionizada) e 2 frascos para análise de afluentes com medição de grande alcance; e 6 frascos para efluentes dos filtros, com medição de alcance ultra-baixo. O frasco em branco foi carregado com 2 mL de água deionizada. Posterior a preparação dos frascos, os mesmos eram dispostos no Hach digestor de DQO, onde permaneciam por 2 horas. Após este período, os frascos eram limpos usando lenços Kim Wipe e após a limpeza era realizada a leitura através do equipamento Hach DR 2800. Por fim, cada valor de DQO obtido era armazenado em uma planilha no Excel para determinar o novo volume de DBO5 necessário para cada garrafa.



2.6. Determinação da DBO

Para este experimento foi medido DBO e DBO5 das amostras dos dois tipos de filtros. Durante um período de 5 dias as mesmas eram armazenadas à 20º C. A diferença entre as concentrações de oxigênio no início e no fim do período de incubação corresponde a concentração DBO, em mg L-1.

Para o experimento, foram preparadas 24 garrafas por dia, que consistiam em três garrafas para o afluente, três para amostra de branco e três amostras de cada um dos seis filtros intermitentes de areia. A garrafa em branco consistia de uma mistura de água destilada e BOD Nutrient Buffer Pillows, sendo este reagente utilizado para preparar a água de diluição da DBO5. Já a garrafa de afluente continha determinada quantidade de água cinza sintética, e seu volume restante era preenchido com água de diluição.

As garrafas correspondentes às amostras continham uma certa quantidade de efluente de cada filtro, sendo o valor calculado através da análise de DQO, e o volume restante também era preenchido com água de diluição.

Para realizar a medição do OD inicial foi utilizado o equipamento Hach modelo HQ440d. Após a medição os valores eram anotados e salvos em uma planilha do Excel, em seguida, os frascos eram rotulados e armazenados em uma incubadora por cinco dias a uma temperatura de 20° C.

O cálculo para o volume utilizado em cada filtro foi baseado no pressuposto de águas residuais. Assim, para o cálculo do volume de água cinza sintética utilizado para cada filtro, foi utilizada a equação 1, e para o cálculo dos valores de DBO5, utilizou-se a equação 2.

                                                                                (1)



                                   (2)



Sendo que o ODinicial é o oxigênio dissolvido antes da incubação (mg L-1), e ODfinal o oxigênio dissolvido após incubação de cinco dias (mg L-1) e v é o volume de amostra.

Os resultados obtidos nas análises de DQO e DBO e as taxas de remoção de eficiência foram submetidos a análise estatística de Tukey a 5% de probabilidade, com auxílio do software Minitab® Statistical Software.



3 Resultados e Discussões

3.1. Filtros intermitentes de diâmetros diferentes

Para a análise estatística foram levadas em consideração os resultados de DBO e DQO e suas respectivas taxas de eficiência de remoção da DBO e DQO do grupo 1, de 3, 4 e 6 polegadas de diâmetros e submetidas a mesma taxa de carregamento hidráulico (40,8 lpd m-²), como mostra a Tabela 4, a seguir.



Tabela 4 - Teste de Tukey à 5%, para leitura dos parâmetros avaliados (DBO, DQO e taxa de eficiência de remoção da DBO e DQO), no tratamento de água cinza sintética com a utilização de filtros intermitentes de areia







DBO

DQO

Taxa de eficiência de remoção da DBO

Taxa de eficiência de remoção da DQO

BRANCO

Média

Desvio padrão

Máximo

Mínimo

0,35 C

0,77

5,12

-4,40

-

-

-

AFLUENTE

Média

Desvio padrão

Máximo

Mínimo

152,71 A

61,12

157,48

147,95

307,5 A

99,9

327,4

287,7

-

-

3”

Média

Desvio padrão

Máximo

Mínimo

8,98 BC

13,83

13,74

4,22

32,23 B

38,0

52,06

12,41

93,23 A

11,22

95,56

90,90

87,08 A

16,53

93,32

80,83

4”

Média

Desvio padrão

Máximo

Mínimo

12,79 B

22,60

17,55

8,03

39,75 B

53,71

59,58

19,93

90,26 A

17,99

92,59

87,93

83,95 A

22,83

90,20

77,71

6”

Média

Desvio padrão

Máximo

Mínimo

12,46 B

19,00

17,22

7,69

39,49 B

47,12

59,31

19,66

90,37 A

15,56

92,70

88,04

83,99 A

20,71

90,23

77,75



Médias seguidas pela mesma letra, em uma coluna, não apresentam diferença significativa entre si, segundo teste de Tukey à 5%.



Os dados apresentados na Tabela 5 demonstram que os três filtros apresentaram redução nos parâmetros de DBO e DQO. Quanto a eficiência de remoção os resultados foram sempre superiores à 80% tanto para DBO quanto DQO.

Quando submetidos os dados à análise estatística de Tukey (p<0,05) (Tabela 5), é possível verificar que a eficiência de remoção da DBO e DQO, para os três filtros, não apresentam diferenças significativas entre si, visto que compartilham a mesma letra. Entretanto, cabe salientar que o filtro com diâmetro de 3 polegadas apresentou média semelhante à amostra de branco na análise de DBO. Não obstante, levando em consideração que o afluente foi o que apresentou médias de DBO e DQO significativamente maiores do que os filtros avaliados, independente do tipo de filtro utilizado, todos eles reduziram os valores de DBO e DQO, e apresentam-se como ótima alternativa para sua finalidade. Todos valores de DBO do grupo 1 encontrados no experimento, após a utilização dos filtros intermitentes, se apresentam menores que 20 mg L-1, como comprovado por Dultra (2017) que em seu estudo com filtros intermitentes de areia para efluente obteve DBO abaixo de 20mg L-1.

As Figuras 2 e 3 demonstram o comportamento da eficiência de remoção da DBO e DQO apresentada pelos filtros no período avaliado.

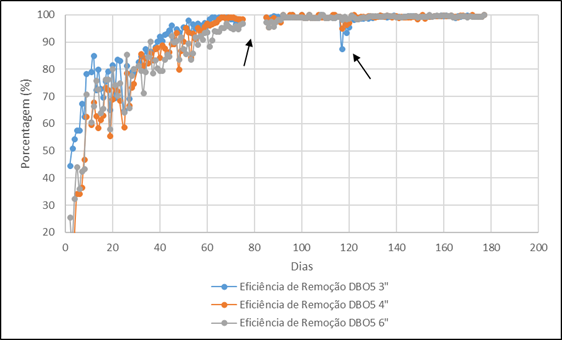

Figura 2 - Gráfico de eficiência de remoção da DBO para filtros com diferentes diâmetros

Teste de eficiência


Teste de férias




Com base na Figura 2, observa-se que os filtros começam a ganhar estabilidade após 40 dias de experimento, demonstrando que as eficiências de remoção para os três filtros evidenciam uma tendência crescente. O gráfico também demonstra que o filtro de 3 polegadas (linha azul) atinge níveis de eficiência mais altos num período de tempo menor quando comparado aos filtros de 4 e 6 polegadas (linhas laranja e cinza, respectivamente). Ao mesmo tempo, pode-se afirmar que após o período de 60 dias, os três filtros apresentaram eficiências acima de 90%. Sodamade, Longe e Sangodoyin (2015) relataram em seu estudo remoções de DBO de 90 a 95%, utilizando filtros de areia.

A fim de representar um sistema análogo ao uso residencial, foram incluídas mais 2 etapas no período experimental, sendo o teste de férias e teste de eficiência. Estes executados por um período de 9 dias cada um. O primeiro representou a ausência do uso do sistema, enquanto que o segundo representou uma utilização do sistema acima do usual.

Relacionado ao teste de férias, é possível afirmar que após esse período os filtros não apresentaram nenhuma mudança significativa no que diz respeito a eficiência de remoção da DBO. Já para o teste de eficiência, os filtros apresentaram uma queda inicial quando comparado aos dias regulares de estudo, porém em seguida mantiveram a estabilidade atingida ao longo do estudo. Cabe destacar que o filtro de 3 polegadas foi o único que demonstrou uma queda abaixo de 90% no teste de férias, quando comparado aos filtros de 4 e 6 polegadas.



Figura 3 - Gráfico de eficiência de remoção de DQO para filtros com diferentes diâmetros





De acordo com a Figura 3, observa-se que os filtros atingiram a estabilidade após aproximadamente 90 dias de experimento para a eficiência de remoção da DQO. Demonstra ainda que as eficiências de remoção para os três filtros evidenciaram uma tendência crescente. Ao mesmo tempo, comprova-se ainda que após esse período, os três filtros apresentaram eficiências acima de 90%, corroborando com os resultados encontrados por Sabbah et al. (2003). Estes autores identificaram remoção consistente de 70-90% utilizando filtros intermitentes de areia para tratamento de efluentes.

Para a eficiência de remoção da DQO (Figura 3), o teste de férias mostrou que após esse período, os filtros demonstraram uma redução inicial com relação à eficiência. Sendo que o filtro de 6 polegadas (linha cinza) apresentou eficiência abaixo de 90% quando comparado aos filtros de 3 e 4 polegadas (linha azul e laranja, respectivamente). Já com relação ao teste de eficiência, os filtros demonstraram eficiências maiores neste período quando comparado aos dias regulares de estudo. Todavia, após este momento, os resultados prosseguiram com médias elevadas de eficiência.



3.2. Filtros intermitentes de diâmetros iguais

A análise estatística dos resultados de DBO e DQO, bem como suas respectivas taxas de eficiência de remoção da DBO e DQO, também foram realizadas para o grupo 2 de filtros de mesmo diâmetro e taxas de carregamento hidráulico diferentes (24,5, 36,7 e 48,9 lpd/m²). A Tabela 5 a seguir apresenta os valores encontrados.



Tabela 5 - Teste de Tukey à 5%, para leitura dos parâmetros avaliados (DBO, DQO e taxa de eficiência de remoção da DBO e DQO), no tratamento de água cinza sintética com a utilização de filtros intermitentes de areia







DBO

DQO

Taxa de eficiência de remoção DBO

Taxa de eficiência de remoção DQO

Branco

Média

Desvio padrão

Máximo

Mínimo

0,37 C

0,67

3,66

-2,90

-

-

-

Afluente

Média

Desvio padrão

Máximo

Mínimo

146,33 A

52,78

149,62

143,04

286,05 A

85,9

298,0

274,9

-

-

24,5 lpd m-2

Média

Desvio padrão

Máximo

Mínimo

4,96 BC

11,64

8,26

1,67

18,05 B

20,02

29,06

6,51

96,42 A

10,03

97,71

95,13

92,98 A

8,25

95,22

90,74

36,7 lpd m-2

Média

Desvio padrão

Máximo

Mínimo

5,54 BC

13,33

8,82

2,25

20,35 B

21,70

31,85

8,76

96,14 A

10,34

97,43

94,86

92,08 A

9,10

94,32

89,84

48,9 lpd m-2

Média

Desvio padrão

Máximo

Mínimo

7,50 B

19,81

10,79

4,21

24,74 B

22,85

36,38

13,10

95,12 A

10,67

96,41

93,83

90,34 A

9,82

92,59

88,08

Médias seguidas pela mesma letra, em uma coluna, não apresentam diferença significativa entre si, segundo teste de Tukey à 5%.



Analisando os valores da Tabela 5 é possível inferir que a utilização de filtros intermitentes com taxas de carregamento hidráulico distintas também obteve redução da DBO. Logo, o tratamento se mostra eficiente visto que apresentou resultados consideráveis de redução do parâmetro avaliado.

Após submeter os dados à análise estatística de Tukey (p<0,05), mencionados na Tabela 5, é possível afirmar que para o parâmetro de DBO, o filtro com taxa de 48,9 lpd m-2 apresentou resultados significativamente diferentes quando comparados aos filtros de 24,5 e 36,7 lpd m-2. Além disso, os filtros com taxas de 24,5 e 36,7 lpd m-2 demonstraram ainda semelhanças à amostra de branco.

No tocante à análise de DQO, os três filtros apresentam-se semelhantes entre si, não demonstrando nenhuma diferença significativa.

Com referência a análise de DBO os três filtros apresentaram médias menores que 10 mg L-1, o que de acordo com os padrões da USEPA (2012) indicam a viabilidade de reuso para o parâmetro analisado.

Com relação às análises de eficiência de remoção da DBO, os três filtros apresentaram comportamento semelhante, exibindo eficiência de remoção média acima de 95%. Do mesmo modo, para a análise de eficiência de remoção de DQO, os três filtros apresentaram eficiência semelhante entre si, com remoção média acima 90%. Segundo Boller (1993), filtros de areia apresentam melhor eficiência quando apresentam menores taxas de carregamento hidráulica, porque as taxas menores são cruciais para reter partículas que são gravitacionalmente depositadas na superfície do meio.

As Figuras 4 e 5 demonstram o comportamento da eficiência de remoção da DBO e DQO apresentada pelos filtros no período avaliado.



Figura 4 - Gráfico de eficiência de remoção de DBO para filtros com mesmos diâmetros e taxas de carregamento hidráulico diferentes





A Figura 4 demonstra que, após quase 70 dias do experimento, é possível afirmar que os três filtros demonstram uma tendência de aumento em sua eficiência, manifestando um ciclo estável. Também é possível concluir que o filtro de 24,5 lpd m-2 (linha cinza) apresentou percentuais de remoção maiores num curto período de tempo quando comparado aos filtros de 36,7 e 48,9 lpd m-2 (linha laranja e azul, respectivamente). Não obstante, todos os filtros demonstraram expressiva eficiência de remoção da DBO e maiores que 90%, depois de alcançada a estabilidade.

No que tange o teste de férias, para a eficiência de remoção da DBO, após o período de descanso apenas o filtro de 48,9 lpd m-2 (linha azul) apresentou uma redução. No entanto, esse valor não chega a ser significativo visto que o filtro apresenta remoção de 95% após esse período. Já para o teste de eficiência, os três filtros apresentaram uma redução na eficiência nos primeiros dias de análise. Contudo, observa-se que o filtro de taxa 24,5 lpd m-2 (linha cinza) foi único a apresentar percentual menor que 90% nesse período. Ainda assim, ao final desta etapa os três filtros apresentaram médias com percentual acima de 90%.



Figura 5 - Gráfico de eficiência de remoção de DQO para filtros com mesmos diâmetros e taxas de carregamento hidráulico diferentes



A análise da Figura 5 permite afirmar que para a eficiência de remoção da DQO, para os três filtros apresentaram certa estabilidade após aproximadamente 100 dias de experimento, demonstrando uma tendência crescente quanto aos percentuais de remoção.

É valido observar que, mais uma vez o filtro de 24,5 lpd m-2 (linha cinza) atinge o momento estável num período de tempo menor quando comparado aos filtros de 36,7 e 48,9 lpd m-2 (linha laranja e cinza, respectivamente). Contudo, após a estabilidade os três filtros apresentam algumas variações, porém expressivas eficiências de remoção, acima de 90% até o fim do estudo.

A respeito do teste de férias, é possível afirmar que o filtro de 48,9 lpd m-2 (linha azul) foi o único que denotou uma redução menor que 90% após esse período de descanso. No entanto, nos dias posteriores os três filtros apresentaram funcionamento estável e eficiência de remoção com percentuais acima de 90%. Já para o teste de eficiência, ambos os filtros demonstraram eficiências mais elevadas que os dias regulares, e ao final do teste os três filtros sofreram redução em sua eficiência, porém não relevante, visto que aprestaram percentuais maiores que 90%.



3.3. Análise estatística entre os dois tipos de filtros

A Tabela 6 abaixo apresenta comparativamente as médias encontradas para os dois grupos de filtros intermitentes de areia, levando em consideração as variáveis de DBO, DQO e taxa de eficiência de remoção da DBO e DQO.

Para a análise de DBO percebe-se que os filtros de 4 e 6 polegadas demostraram ser significativamente diferentes quando comparados aos filtros de 3 polegadas e aos filtros do grupo 2. Entretanto, os filtros do grupo 2 e o de 3 polegadas (do grupo 1) demonstraram semelhança em relação à amostra de branco.

Ao avaliar o parâmetro DQO os resultados indicam que todos os grupos de filtros obtiveram resultados semelhantes, sem nenhuma diferença significativa entre si.



Tabela 6 - Teste de Tukey à 5%, analisando as variáveis DBO, DQO e taxa de eficiência de remoção da DBO e DQO entre os dois tipos de filtros intermitentes de areia





DBO

DQO

Taxa de eficiência de remoção da DBO

Taxa de eficiência de remoção da DQO

Branco

C

-

-

-

Afluente

A

A

-

-

3”

BC

B

AB

AB

4”

B

B

B

B

6”

B

B

B

B

24,5 lpd m-2

BC

B

A

A

36,7 lpd m-2

BC

B

A

AB

48,9 lpd m-2

BC

B

A

AB

Médias seguidas pela mesma letra, em uma coluna, não apresentam diferença significativa entre si, segundo teste de Tukey à 5%.



A respeito da taxa de eficiência de remoção da DBO, a Tabela 6 indica que o filtro de 3 polegadas é o único que possui semelhanças com os filtros do grupo 1 e 2. Demonstra ainda que os filtros com diâmetros de 4 e 6 polegadas são significativamente diferentes quando comparados aos filtros do grupo 2 e o de 3 polegadas. Já o grupo 2 são significativamente diferentes quando comparados aos filtros de 4 e 6 polegadas.

Com referência à taxa de eficiência de remoção da DQO é possível verificar que novamente o filtro de 3 polegadas apresenta semelhança estatística quando comparado aos filtros de 4 e 6 polegadas, apresentando ainda semelhanças com o grupo 2. Já os filtros de 4 e 6 polegadas apresentam diferenças significativas em relação ao filtro de 3 polegadas e ao grupo 2. Os filtros de 3 polegadas, 36,7 e 48,9 lpd m-2 são semelhantes entre si, enquanto que o filtro de 24,5 lpd m-2 é significativamente diferente do grupo 2 e dos filtros de 4 e 6 polegadas.

O grupo 1 apresentou valores de eficiência de remoção para DBO acima de 90%, já para eficiência de remoção da DQO os filtros apresentaram eficiência média acima de 80%. Tais análises demonstram que o diâmetro dos filtros não é considerado um fator significativo para a questão do tratamento, visto que os três filtros apresentaram eficiências semelhantes. No entanto, cabe ressaltar que para o parâmetro de DBO o filtro de 3 polegadas apresentou semelhanças com amostra de branco. Além disso, a partir da média de DBO também se pode inferir que o mesmo filtro se apresenta de acordo com os padrões de reutilização, já que apresenta média de aproximadamente 9 mg L-1. Segundo o padrão estabelecido pela USEPA (2012), o limite máximo é de 10 mg L-1. Já os filtros de 4 e 6 polegadas, apresentaram médias de aproximadamente 13 mg L-1, sendo inviáveis para reutilização segundo o padrão de reuso para DBO.

O grupo 2 apresentou menores médias e melhores resultados de eficiência quando comparados com o grupo 1 de filtros. As análises demonstraram que os filtros de 24,5 e 36,7 lpd m-2 apresentaram semelhança com a amostra de branco, o que indica que os filtros apresentam tratamento melhor quando comparados ao filtro de 48,9 lpd m-2. Os dados também permitem inferir que as diferentes taxas de carregamento foram fatores determinante na eficiência de remoção dos parâmetros de DBO e DQO. Cabe ainda ressaltar que para o grupo 2 de filtros, tanto a eficiência de remoção da DBO quanto DQO obtiveram percentuais médios acima de 90%.  Segundo a média de DBO também se pode concluir que os filtros de 24,5, 36,7 e 48,9 lpd m-2 apresentam-se de acordo com os padrões de reutilização, pois possuem médias de aproximadamente 5,5 e 8 mg L-1 de DBO5 em conformidade com o padrão USEPA (2012).

Fica evidente diante dos dados apresentados que o grupo 2, apesar de apresentar eficiência semelhante ao grupo 1, possui eficiências de remoção mais altas para os parâmetros de DBO e DQO.





4 Conclusões

Este estudo visou à avaliação de duas propriedades dos filtros intermitentes de areia no tratamento de águas cinzas sintéticas: remoção de DBO e DQO. A partir do levantado, pôde-se constatar que:

(I) A redução da concentração de DBO e DQO ocorreu de forma considerável;

(II) Os diâmetros dos filtros de areia não se apresentam significativos na eficiência de remoção;

(III) A taxa de carregamento hidráulica demonstrou ser um fator determinante para este trabalho, pois comprova remoção de eficiência da DBO e DQO acima de 90% para os três filtros do grupo 2;

(IV) Não foram identificados problemas com relação à entupimento para nenhum dos grupos de filtros analisados;

(V) Apenas o grupo 2 de filtros obteve resultados de acordo com o padrão de reuso USEPA (2012) para o parâmetro de DBO. No grupo 1, apenas o filtro de 3 polegadas se apresentou em conformidade com tal padrão.





5 Considerações Finais

Os filtros de areia se apresentaram uma ótima alternativa para reutilização de águas cinzas sintéticas, pois além de promover alta eficiência de remoção da DBO e DQO, auxiliam na diminuição do uso da água potável por meio da reutilização de uma água com qualidade inferior e tornam atrativos os investimentos do sistema por apresentar procedimentos simples e baixo custo de implantação. Demonstram-se uma maneira válida para testes e aprimoração de trabalhos desenvolvidos no Brasil, para o tratamento de efluentes domésticos. No entanto, cabe frisar que é imprescindível e ideal a criação de leis específicas para águas residuárias como a água cinza, no Brasil.

Para os parâmetros analisados, DBO e DQO, os dois grupos de filtros se apresentaram eficientes para o tratamento da água cinza sintética, apresentando eficiência de remoção acima de 80%, o que os tornam um tratamento viável. No entanto, para indicar seu uso propriamente dito são necessárias análises adicionais como os parâmetros de turbidez, sólidos dissolvidos, pH, etc. com o intuito de validar a reutilização dos filtros para o reuso.

Recomenda-se a realização de estudos mais aprofundados para a avaliação de outras propriedades destes equipamentos no tratamento de águas cinzas.
